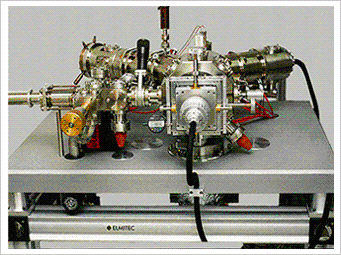

LEEM-III

LEEM-III

仕様

    イメージングモード:明、暗視野 LEEM 、ミラーイメージ、熱電子イメージング、光電子イメージング
    空間分解能:<8 nm 保証、 4.6nm 可能 (16/84% criteria)
    サンプルの電子エネルギー: -5 to 500 eV
    視野 : 2 - 80 μm (up to 150 μm in PEEM mode)
    拡大率 : 500 - 20000
    ベース真空度 : < 2 x 10 -10 Torr
    試料温度:室温から 1800K (短時間の 2000K フラッシング可能)


システム詳細

    電子ビーム照射システム:
        熱陰極 LaB 6 電子銃 (Schottky field emitter optional)
        磁場型コンデンサーレンズ
        磁場型偏向コイル
        磁場型収差調整 stigmator
        電子ビーム照射アパチャー(三種類)
    60° 磁場型電子ビーム分離
    磁場型対物レンズ(偏向と収差調整レンズ付き)
    超高真空チャンバー
    マニピュレーター: XYZ ( XY=±4 mm 、 Z=50mm )三方向駆動とチルト( ±2° )二方向調整。交換可能なサン プルカートリッジ(電子衝撃加熱、 W/Re 熱電対温度測定)
    結像システム:五つの磁場型レンズ、四つの偏向コイル、二つの収差調整レンズ、一つのコントラストアパチャー駆 動機構(三種類のアパチャー)、電子増幅板 MCP 、蛍光板
    高感度 CCD カメラーと制御ソフトウェア
    試料準備室、エアロック室、試料搬送機構
    紫外線光源
    電源ラック、計測パソコン、関連ソフトウェア
    イオンポンプ三台、ターボポンプ一台、ドライポンプ一台、チタンポンプ二台、ベーク可能バルブ、イオンゲージ三 台、 TC ゲージ一台、ベーク用ヒーターとテント
    簡易型蒸着源一台
    オプション :
    残留ガス検出器、イオン銃

LEEM-III はエネルギーアナライザー及びスピンガンの装着が可能で、分光イメージングとスピン偏極イメージングが可能。
